高周波コネクタにおけるプラグとジャックの用語と例外仕様について
■用語の正しい定義
·プラグ／ジャック：差し込む側/受ける側という外側構造の役割
·Male（オスピン）／Female（メスピン）：中心コンタクトがピンかソケットか
※両者は別概念であり、必ずしも一致しません。
·レセプタクルは、基板や筐体に取付けられるコネクタをいい、“レセプタクル=ジャック”とは限りません。レセプタクル・プラグもあります。
·Reverse Polarity（RP）仕様：外側のプラグ/ジャック構造は変わらず、中心コンタクトピンが逆転した仕様
☆『プラグ＝オスピン』とは限らないコネクタ用語の基礎
·一般的に広く知られているイメージ～
プラグはオスピン、ジャックはメスピンだと思われがちですが、高周波同軸
コネクタでは例外が多く存在します。

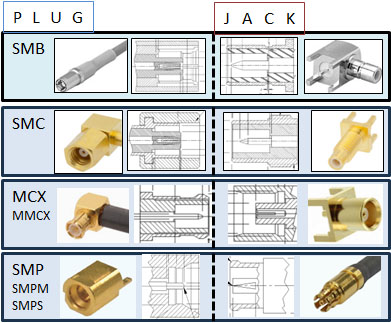

次に写真/図などで説明致します。
例外仕様と注意点 SMB・SMC・MCX・SMPの特殊性
SMBの仕様
·Plug/Jackは外側の機構で定義され、SMBでは Plug でもセンターがFemaleとなる構成が一般的です。
SMCの仕様
·SMCではPlugがFemale、JackがMaleという逆転仕様が標準規格で、ねじ結合式コネクタタイプの固定観念を捨てる必要があります。
MCX/MMCXとSMP/SMPM/SMPSの仕様
·似た外側形状を持つ両者ですが、標準仕様はピン形状でプラグとJACKが異なりますので注意。
RP仕様(RP=Reverse Polarity)
·RP仕様は中心コンタクトの性別を逆転させ、コンタクトピンのオス・メスが逆転するコネクタ。
標準品との混用は接続不可や性能劣化 の原因になります。
ワカオリジナルWPL
·SMAの派生 WPL/JはSMA/Pとの接合は可能ですが、SMA/JとWPL/Pは接合出来ません。WPL/Pを接合するにはWPL/Jでなければなりません。（J側にHカットが必要)
| コネクタシリーズ | 外側形状・挿す側(PLUG/JACK) | 中心male/female | 組み合わせの例 |
|---|---|---|---|
| MCX/MMCX | シェル は相手側内側に入るがPLUG | male pin | male plug |
| SMP/SMPM/SMPS | シェルは相手側に入りJACK | female | female jack |
| SMB / SMC | シェルが外側 → PLUG | female | female plug |
外観形状や一般に知られているイメージだけで判断すると誤選定の原因となりますのでお間違えないようお願い致します。
