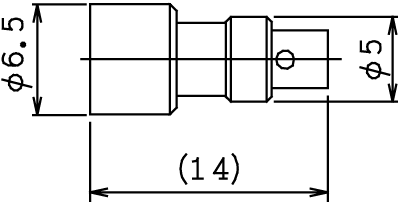

SMB/P
製品名 | SMB/P |
---|---|
製品番号 | 01K1474-00 |
タイプ | ケーブル用 |
形状 | プラグ |
材質 | BS |
メッキ | Au |
端子形状 | |
周波数 | DC~4GHz |
ケーブルタイプ | セミフレキSXL-22 |
RoHS | ○ |
備考 | ケーブルAssy品での供給となります。 |
製品仕様
項目:Requirement | 規格:Specification | |
---|---|---|
電気的性能Electrical | 特性インピーダンス:Characteristic Impedance | 50Ω |
電圧定在波比:V.S.W.R. | DC〜4GHz Max 1.18 | |
挿入損失:Insertion Loss | DC〜4GHz Max 0.2√f dB f:frequency range(GHz) | |
絶縁抵抗:Insulation Resistance | DC 500V Min 1000MΩ | |
耐電圧:Dielectric Withstanding Voltage | 500V rms at Sea Level | |
接触抵抗:Contact Resistance | AC 50mA Max 6mΩ | |
機械的性能 Mechanical |
結合部着脱力:Force to Engage and Disengage | Max 6.4kg |
中心コンタクト保持力:Center Contact Mating | Min 50g | |
中心コンタクト固定力:Center Contact Retention | Min 500g axial | |
コンタクト寿命:Contact Disconnect Life | 500 Matings Contact Resistance Max 6mΩ |
この仕様は、SMB コネクタの中で代表的なものについて述べたものです。仕様詳細については、別途お問い合わせください。
This specification covers the typical items among the SMB connectors. Inquire separately for detailed specifications.
ケーブルAssyでの仕様は個別にお問い合わせください。
Please contact us for the cable assembly's specifications.
※表中の略記号について Regarding abbreviation symbols within the tables
SUS:Stainless steel (SUS303) BS:Brass Pv:Passivate Au:Gold plating Ni:Nickel plating
※注意…各コネクタに対応する周波数表記は、すべての品番に対応するものではありません。
Note : The frequency inscriptions on each connector do not correspond for all product numbers
