MPPTとPWMの違いとは？

ソーラー充電システムを検討していると、「MPPT方式」と「PWM方式」という言葉を目にすることが多いのではないでしょうか。
同じソーラーパネルを使っているにもかかわらず、
・「思ったより充電できない」
・「曇りの日や朝夕に発電量が伸びない」
といった差が出ることがあります。
その大きな要因のひとつが、充電コントローラーの制御方式です。

今回は、MPPT方式とPWM方式の違いを整理しながら、小型独立電源でなぜ発電量に差が出るのかを分かりやすく解説してみようかと思います。

■ なぜ発電量に差が出るのか
MPPT方式とPWM方式の違いを一言で表すと、「電圧をそのまま使うか、変換して使うか」という点にあります。

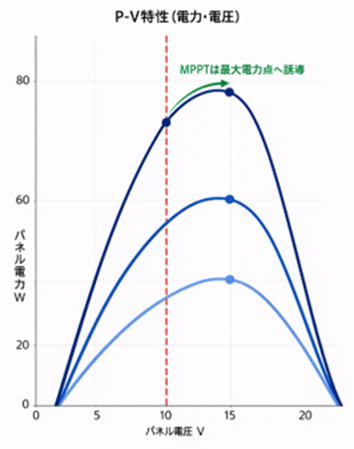

ソーラーパネルは、電圧と電流の組み合わせによって取り出せる電力が変わり、最も効率よく発電できるポイント（最大電力点）が存在します。
PWM方式は、パネルとバッテリーをほぼ直結するような動作となるため、バッテリー電圧に引きずられて動作点が決まります。
一方、MPPT方式はパネルの電圧と電流を最適なバランスに制御し、最大電力点を追従しながら、電力を効率よくバッテリーに変換して充電します。
この違いが、最終的な充電量の差につながります。

■ PWM方式とは？
PWM方式は、構成がシンプルで比較的低コストな充電方式です。

パネルとバッテリーをスイッチングで接続・遮断しながら充電を行いますが、基本的にはバッテリー電圧付近で動作します。
そのため、本来パネルが持っている最大電力点（Vmp）で動作できない場合が多く、取り出せる電力を十分に活用できないことがあります。

特に、パネル電圧がバッテリー電圧よりも高い場合、その差分のエネルギーは有効に利用されません。
シンプルで扱いやすい一方、条件によっては発電量が伸びにくいという特徴があります。

■ MPPT方式とは？
MPPT（Maximum Power Point Tracking）方式は、パネルの最大電力点を常に追従する制御方式です。
日射量や温度によって変化する最適な動作点を探索しながら、パネルから取り出せる電力を最大化します。
また、パネル側の高い電圧をそのまま捨てるのではなく、電流に変換してバッテリーへ供給できるため、エネルギーを無駄なく活用できます。



一般的に、条件によってはPWM方式と比較して10～30％程度充電量が改善するケースもあり、特に発電条件が厳しい環境で効果が出やすいのが特徴です。
言い換えると、PWMが「接続」に近い制御であるのに対し、MPPTは「変換」を行う制御といえます。

■ どんな場面で差が出るのか
MPPT方式のメリットが顕著に現れるのは、次のような条件です。
・朝夕など日射が弱い時間帯
・曇天や天候が不安定な環境
・パネルサイズに制約がある場合
・設置スペースが限られる小型設備

低照度時はパネル電圧や電流が不安定になりやすく、最適な動作点も大きく変化します。
PWM方式ではこの変化に追従できず、結果として取り出せる電力が減少しやすくなります。

一方、MPPT方式はこうした変化に追従して最適点を維持するため、弱い光の中でも効率よく発電を行うことができます。
小型独立電源では「晴天時の最大出力」だけでなく、「それ以外の時間帯にどれだけ発電できるか」が重要になるため、この差がシステム全体の性能に大きく影響します。

■ 小型独立電源ではなぜMPPTが有利なのか
街路灯、看板照明、水位監視、農業IoT、非常用電源などの小型独立電源では、
・設置スペースが限られる
・パネルサイズを大きくできない
・バッテリー容量にも制約がある
といった条件が一般的です。

このような環境では、「余裕を持って大きなパネルを搭載する」よりも、「限られた発電機会を最大限活用する」ことが重要になります。
MPPT方式は、こうした制約条件の中で発電効率を高める手段として非常に有効です。
特に、小型パネルで運用する場合や、年間を通じて安定した電源を確保したい用途では、その効果が顕著に現れます。

■ ただし、MPPTなら何でもよいわけではない
MPPT方式は高効率ですが、システム全体の設計が適切でなければ性能を十分に発揮できません。
設計時には、以下の点を確認することが重要です。
・ソーラーパネルの電圧が入力仕様に適合しているか
・必要な充電電流に対して機種選定が適切か
・使用する電池（Li-ion、鉛など）との整合性
・屋外環境における温度条件への対応

特に小型独立電源では、パネル・バッテリー・負荷のバランス設計が重要であり、単に「MPPTだから高性能」とは限りません。

■ 当社充電コントローラーのご紹介
ここまで見てきたように、小型独立電源では「いかに効率よく充電できるか」がシステム全体の性能に大きく影響します。

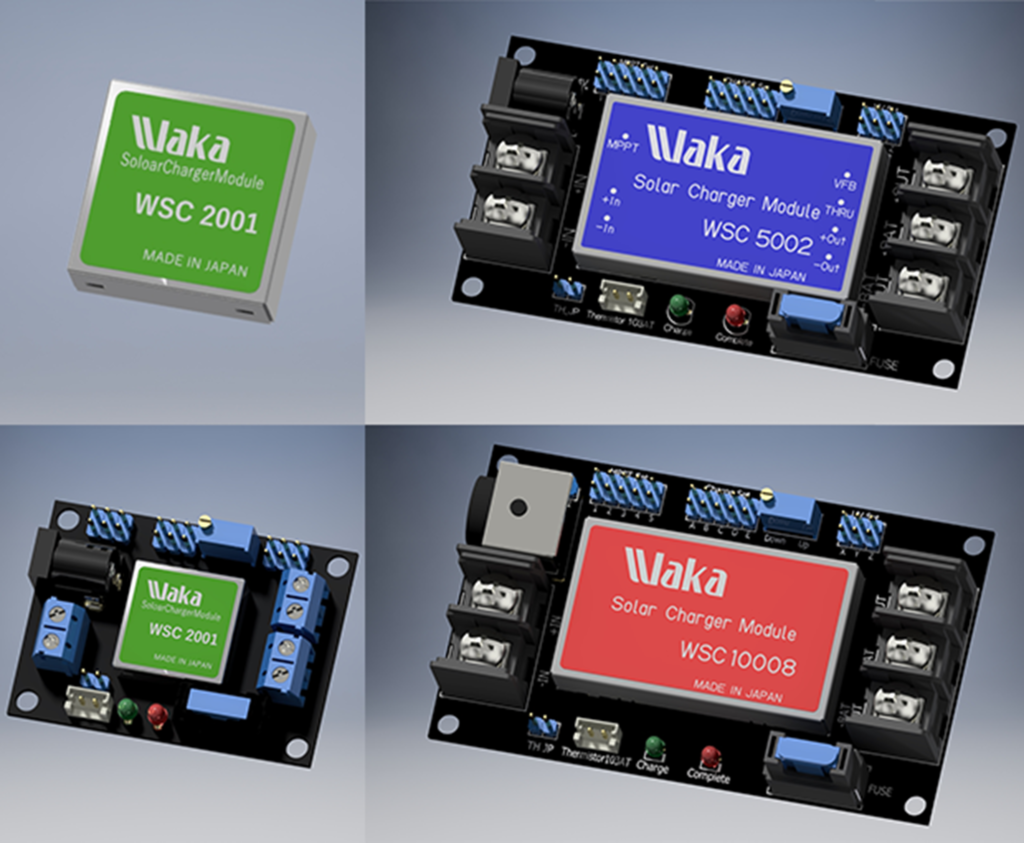

当社では、こうした用途に向けてMPPT制御を採用したソーラー充電コントローラー（モジュール）を展開しています。

一般的に、MPPT方式はPWM方式に比べて高効率である一方、回路構成が複雑になるためコストが高くなりやすいという側面があります。
当社の充電コントローラーは、小型独立電源用途に特化した設計とすることで、必要な機能に絞り込みながらMPPT制御を実現し、コストと性能のバランスをとっています。

具体的には、
・弱い日射条件でも充電しやすいMPPT制御
・用途に応じて選択可能な電流ラインアップ
・リチウムイオン電池および鉛蓄電池への対応
・組込み用途を想定したコンパクトなモジュール構成
といった特長を備えています。
特に、街路灯や監視機器、農業IoT、防災用途などの現場では、「限られた条件の中で安定して動作すること」が重要になります。
そのため、単に高機能・高効率であるだけでなく、用途に対して過不足のない構成であることが、結果としてコスト面・信頼性の両立につながります。


当社の充電コントローラーは、こうした現場用途での使いやすさも考慮しながら、小型独立電源に適した仕様として設計されています。

■ まとめ
MPPT方式とPWM方式の違いは、単なる機能の差ではなく、「限られた発電機会をどこまで有効活用できるか」という点にあります。

小型独立電源では、天候や設置条件の影響を大きく受けるため、こうした制御方式の違いがシステム全体の安定性や発電量に直結します。
用途や設置環境に応じて適切な方式を選定することが、安定した電源確保の鍵となります。

ソーラー充電システムを検討する際は、パネルやバッテリーだけでなく、充電コントローラーの方式にもぜひ注目してみてください。
